PRODUKTY

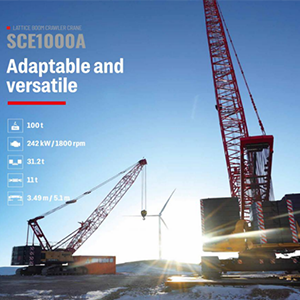

SCE1000A

Liczy się każde podniesienie

NAJWAŻNIEJSZE ATRAKCJE

+ „Zmniejszenie kosztów operacyjnych dzięki globalnie standardowemu planowi transportu
+ Wysoce wydajne gąsienice do samodzielnego montażu i demontażu, wysuwane
+ Opcjonalne zasilanie główne/pomocnicze. swobodne opadanie wciągarki, wysięgnik wychylny
+ Nacisk na podłoże do 0,1 Mpa
+ Nowa, inteligentna kabina kierowcy, w której w pełni uwzględniono komfort operatora
+ Stosowany jako dźwig pomocniczy przy montażu turbin wiatrowych o mocy ≤6 MW

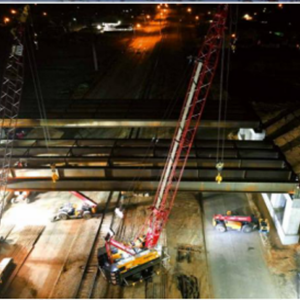

+ Szeroko stosowane w podnoszeniu klatek stalowych i podnoszeniu konstrukcji stalowych”

Klasa

Żuraw gąsienicowy z wysięgnikiem kratowym

Silnik

Silnik wysokoprężny Cummins QSL9-C325

Masa operacyjna

97,400 kg

Zalety i Funkcje

JAKOŚĆ

SCE1000A to żuraw gąsienicowy z wysięgnikiem kratowym o udźwigu 100 ton i całkowitej długości wysięgnika wynoszącej 64 m, charakteryzujący się większym udźwigiem, a jednocześnie zmniejszonym ciężarem własnym. Kluczowe komponenty pochodzą od międzynarodowych marek o niezawodnej jakości. Komfort operatora poprawił się dzięki całkowicie nowej konstrukcji kabiny.

WYMIARY

Dopuszczalna szerokość transportowa 3 m bez gąsienic (opcjonalnie oferowana jest podpora nadwozia), szerokość 3,49 m z zamontowanymi gąsienicami. Transport wysięgnika: transport w dwóch warstwach i dwóch rzędach oraz osadzenie wysięgnika wewnątrz konstrukcji wysięgnika.

DOŚWIADCZENIE UŻYTKOWNIKA

Szybka reakcja: start i stop w ciągu 0,5 s. Dobra wydajność przesuwu: wciągarka może realizować funkcję przesuwu z obciążeniem lub bez (skok przesuwu 25 mm, czyli tylko 3 mm dla 8 części haka liny). Dźwignia sterowania hydraulicznego: odpowiadająca nawykom obsługi klientów preferujących model sterowania hydraulicznego.

BEZPIECZEŃSTWO

Wskaźnik momentu obciążenia: Stosowana jest mechanika analityczna i ustalany jest system obliczania ogranicznika momentu w oparciu o model mechaniki podnoszenia. Dzięki kalibracji online przy pustym obciążeniu, dokładność znamionowa może osiągnąć 0 ~ 5%, aby w pełni chronić operację podnoszenia. W przypadku przeciążenia system automatycznie uruchomi alarm, aby zagwarantować bezpieczną pracę. W pełni hydrauliczny dwuobwodowy układ hamulcowy. Ograniczenie obszaru roboczego: ograniczenie obszaru obrotu i kąta wysięgnika Ciśnienie uziemienia w czasie rzeczywistym

SKŁADNIKI

Wysokiej klasy komponenty mocy i hydrauliki: silnik Cummins, wciągarka Bosch Rexroth, pompa KAWASAKI i zawór główny.

GOSPODARKA

Przeciwwaga do samodzielnego demontażu oszczędza koszty pracy i poprawia wydajność. Wygodna obsługa i zwinność podróżowania przy niskim zużyciu paliwa. Automatyczne zatrzymanie silnika na biegu jałowym może zmniejszyć zużycie oleju o 10%. W trybie wysokiej wydajności maksymalną prędkość roboczą można osiągnąć przy niskich i średnich prędkościach, przy niższym poziomie hałasu i zużyciu paliwa

Specyfikacja techniczna

Maks. udźwig	100	t
Waga brutto	97,400	Kg
Model silnika	Cummins QSL9-C325(EU Stage V)
Maks. moc silnika	242/1800	kW/rpm
Maks. moment obrotowy silnika	1526/1400	N.m/rpm
Całkowita długość	13300	mm
Całkowita szerokość	3490	mm
Całkowita wysokość	3460	mm
Promień obrotu ogona		m
Sekcje wysięgnika (ilość)	2
Długość wysięgnika + wysięgnika	52+22.5	m
Maks. moment podnoszenia	380	t·m
Maks. wysokość podnoszenia		m

Wyposażenie standardowe

KOMFORT OPERATORA / KABINA

› Nowatorska kabina operatora o modnym profilu i ładnym wnętrzu. Dostępne są światła mijania i drogowe, lusterko wsteczne, ogrzewanie i klimatyzacja, radio i inne funkcje. Układ siedziska, uchwytów i przycisków sterujących został zaprojektowany zgodnie z zasadami ergonomii, aby obsługa była wygodniejsza;

BEZPIECZEŃSTWO

› Wykorzystuje wysoce inteligentny system wskaźników momentu, aby w pełni chronić operację podnoszenia i zapewniać dokładność, stabilność i komfort. SANY niezależnie opracował LMI, dokładność 0 ~ 5%. › Wszechstronne zabezpieczenie, wciągniki główne i pomocnicze są wyposażone w trójkołowe wskaźniki i wyłączniki A2B, które zapobiegają nadmiernemu opuszczaniu i nadmiernemu nawijaniu lin stalowych.

SPRZĘT ROBOCZY

› Zastosuj stabilną i wysokiej jakości główną pompę olejową, zwiększającą niezawodność systemu. Precyzyjne dopasowanie parametrów przyczynia się do doskonałej sterowności pojazdu.

ŚWIATŁA ROBOCZE

› Światła – przód, tył, wysięgnik, kabina operacyjna, alarm, stół obrotowy, skręt

PODWOZIE SAMOLOTU

›Po każdej stronie gąsienicy zastosowano niezależne jednostki napędowe, umożliwiające poruszanie się po prostej i skręcanie napędzane silnikiem jezdnym poprzez skrzynię biegów i koło napędowe.

SILNIK

› Model: Silnik wysokoprężny Cummins QSL9-C325, 4-suwowy, chłodzony wodą, 6 cylindrów rzędowych, bezpośredni wtrysk, turbosprężarka, chłodnica międzystopniowa. › Norma emisji: E5. › Pojemność zbiornika paliwa: 400L.

WYSIĘGNIK I SYSTEM TELESKOPOWY

› Wysięgnik: dwusekcyjny, konstrukcja kratowa. Akord przyjmuje rurę konstrukcyjną o wysokiej wytrzymałości a każda sekcja jest połączona za pomocą sworzni; Wysięgnik podstawowy: góra wysięgnika 6,5 m + podstawa wysięgnika 6,5 m; Długość wysięgnika: 13 m ~ 64 m. ›Wysięgnik: 9~22,5 m.
